Grundlagen der schnellen Fourier Transformation (FFT)

Die mathematische Transformation

In der Mathematik versteht man unter einer Transformation die Abbildung einer Punktmenge (Wertebereich) in eine andere Punktmenge (Bildbereich). Die Abbildung geschieht mittels einer genau definierten Transformationsvorschrift.

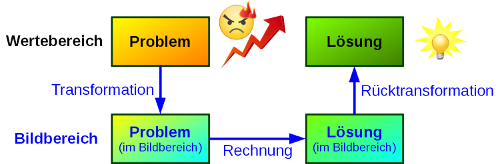

Solche Transformationen können dabei helfen, diverse mathematische Probleme einfacher lösen zu können oder sind manchmal sogar der einzige Lösungsweg.

Einfache Transformationen, die jeder kennt, sind beispielsweise die Verschiebung, Skalierung, Drehung oder Streckung. Aber auch die logarithmische Skalierung der Achsen eines Koordinatensystems ist eine Transformation. Sie macht es möglich, in Schaubildern Bereiche über mehrere Größenordnungen kompakt darzustellen.

Besondere Bedeutung haben Transformationen, die invertierbar (d.h. umkehrbar) sind. Eine nicht invertierbare Transformation kann manchmal durch die Beschränkung des Wertebereichs invertierbar gemacht werden.

In Zeiten von Computer und Digitalisierung werden diskrete Transformationen besonders häufig eingesetzt. Diskrete Transformationen gehen von endlichen Punktmengen aus und werden genutzt, um Transformationen auf dem Computer berechnen zu können. Dabei spielt die Wahl eines geeigneten Implementationsalgorithmus eine entscheidende Rolle, denn dadurch kann eine Menge an Rechenzeit gespart werden.

Die Fourier Analyse

Die Fourier Analyse ist ein Teilbereich der Mathematik. Sie befasst sich mit der Fourier-Transformation, Fourier Reihen und Fourier Integralen.
Es geht dabei um die Transformation von Funktionen oder Punktmengen von einem Definitionsbereich in den Bildbereich. In der Praxis handelt es sich häufig um zeitabhängige Funktionen. Deren Definitionsbereich wird daher auch als Zeitbereich bezeichnet. Der Bildbereich trägt üblicherweise die Bezeichnung Frequenzbereich. Diese Bezeichnungen beruhen auf der Tatsache, dass mit Hilfe der Fourier Transformation ein zeitabhängiges Signal in sein Frequenzspektrum zerlegt werden kann. Darin liegt auch die häufigste technische Anwendung der Fourier Analyse.

Die Fourier Analyse besagt, dass jede periodische Funktion f(t) aus einer Reihe von Sinusfunktionen generiert werden kann. Die Frequenzen, Amplituden und Phasen dieser Sinusfunktionen werden als Spektrum der Funktion f(t) bezeichnet.

Die diskrete Fourier Transformation

Die diskrete Fourier Transformation (DFT) befasst sich mit der Fourier Analyse von Funktionen, die aus einer endlichen Punktmenge bestehen.

Das Signal auf welches die DFT angewendet werden soll, besteht aus einer Folge äquidistant abgetasteter Werte. Diese werden durch die DFT in den Frequenzbereich transformiert. Die Transformation liefert dann Informationen über das Spektrum des Signals. Durch die inverse DFT kann das Signal wieder aus dem Frequenzbereich in den Zeitbereich rücktransformiert werden.

In der Praxis der digitalen Signalverarbeitung hat man es fast ausschließlich mit solchen Signalen zu tun. Die DFT findet hier Anwendung bei der Spektralanalyse des Signals aber auch beim Entwurf digitaler Filter zur Signalformung.

Die mathematische Definition der DFT

Gegeben sei ein (komplexwertiges) Array A (Vektor) mit n Stützstellen. Die Abtastintervalle des Arrays sind äquidistant.

    Gleichung

Die DFT von A ist dann definiert durch:

    Gleichung

Die so erhaltenen X(k) sind komplexe Zahlen und heißen Fourierkoeffizienten oder Fourierkomponenten.

Häufig sind die Signale, die mit der DFT analysiert werden sollen reellwertig. Für reelle Signale ergeben sich weitere Symmetrien bei den Fourierkoeffizienten. Ein Teil der Koeffizienten lässt sich durch komplexe Konjugation berechnen. Die Koeffizienten sind "komplex-konjugiert symmetrisch zur Mittenfrequenz".

    Gleichung

Was passiert bei der DFT eines reellen Signals?

Grundlage für die DFT ist die komplexe Exponentialfunktion. Diese lässt sich in Real- und Imaginärteil zerlegen.

    Gleichung

Dabei sind:

f die Frequenz       ω die Kreisfrequenz

    Gleichung

Wir betrachten nun die Gleichungen im obigen Beispiel für ein Signal, das aus 8 reellwertigen Abtastwerten besteht. Achtung! Die Nummerierung der Abtastwerte beginnt bei Null (und geht bis 7)!

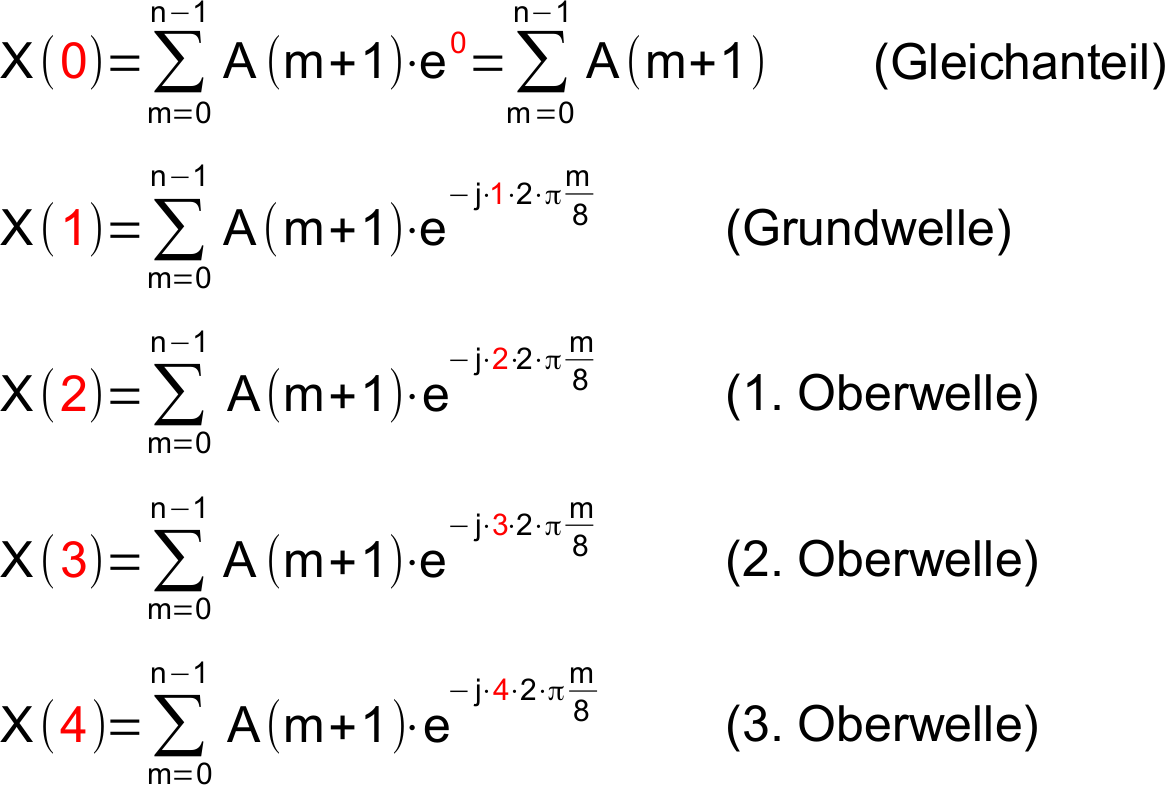

Vergleicht man die komplexe Exponentialfunktion in den Summen für die einzelnen Fourierkoeffizienten mit Gleichung 3.4 so erhält man Analogien zur Frequenz:

    Gleichung

Die Frequenz, der im k'ten Fourierkoeffizienten enthaltenen komplexen Exponentialfunktion ist also k, der Funktionswert wird an der Stelle t=m/n genommen. Die komplexe Exponentialfunktion lässt sich in Real- und Imaginärteil zerlegen, welche Kreisfunktionen mit der Frequenz k sind.

Anschaulich gesehen, passiert bei der DFT also folgendes:

0. Fourierkoeffizient

Der 0'te Fourierkoeffizient, auch als Gleichanteil bezeichnet, entspricht der Summe der Abtastwerte des Signals.

    Gleichung

Der k'te Fourierkoeffizient, entspricht der Summe der Abtastwerte multipliziert mit einer Kreisfunktion der Frequenz k.

    Gleichung

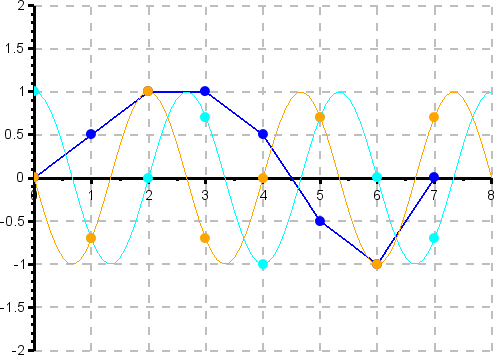

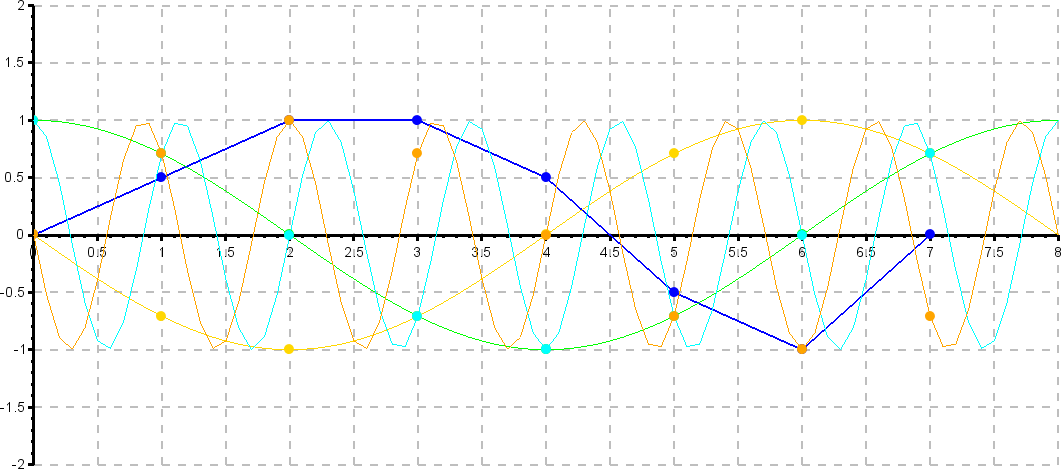

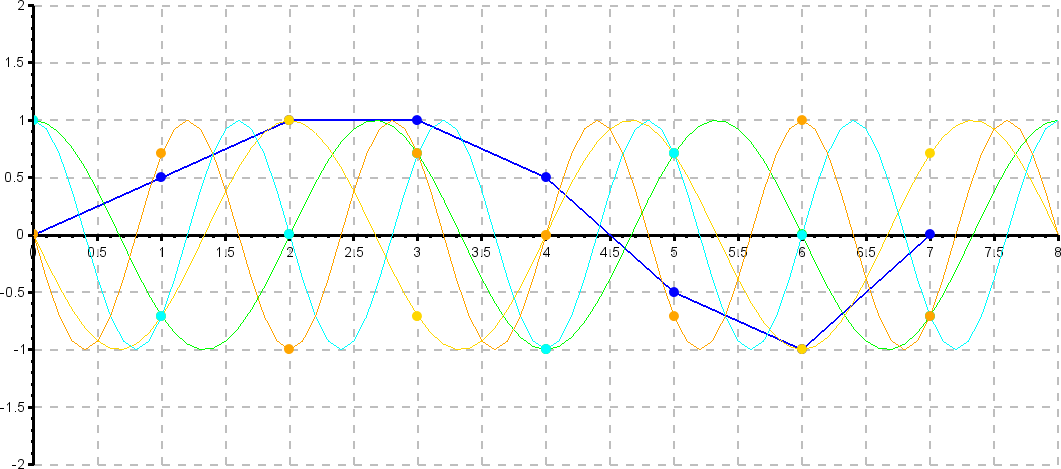

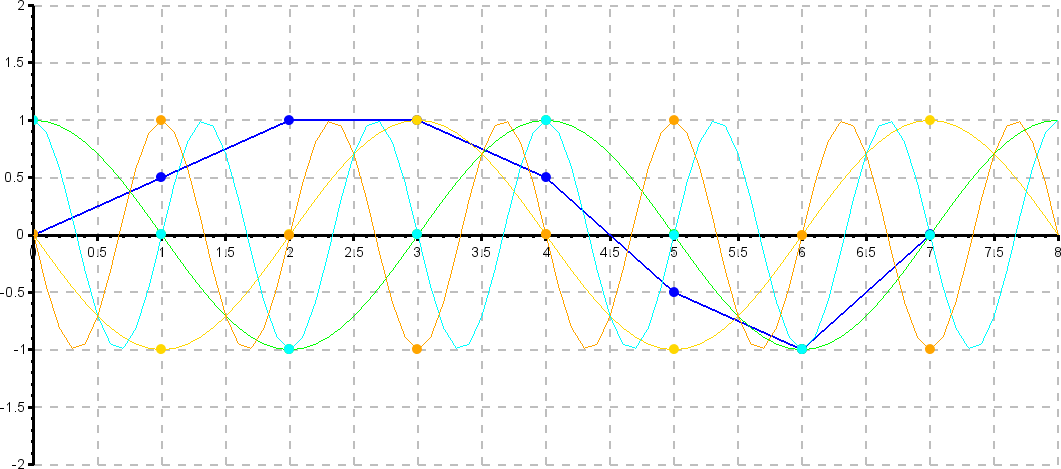

Dies kann man sich grafisch aus den folgenden Bildern klar machen:

1. Fourierkoeffizient

    Gleichung

2. Fourierkoeffizient

    Gleichung

3. Fourierkoeffizient

    Gleichung

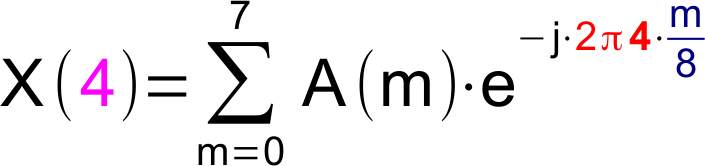

4. Fourierkoeffizient

    Gleichung

5. bis 7. Fourierkoeffizient

Der Frequenzgang als Ergebnis der DFT

Interpretation der DFT

Das Ergebnis der DFT zeigt nun, welche Frequenzen wie stark im Signal vertreten sind.
Dies ist hilfreich, wenn beispielsweise Auswirkungen eines Übertragungskanals, dessen Frequenzgang beschränkt ist, auf das Signal vorhergesagt werden sollen.
Aber nicht nur auf Signale lässt sich die DFT anwenden. Es können auch komplexe physikalische Systeme untersucht werden, deren Verhalten dann mit der DFT analysiert werden kann.

Allgemein kann man sagen, dass Signale, deren Werte sich zeitlich schnell und stark ändern, immer auch mit hohen Frequenzen verbunden sind. Insbesondere bei Signalen muss der Übertragungskanal diese hohen Frequenzen auch zulassen. Andernfalls wird das Signal beim Empfänger stark verfälscht. Im worst Case ist das Signal beim Empfänger nicht mehr rekonstruierbar.

Die inverse DFT

Kennt man den mit der DFT berechneten Frequenzgang eines Signals, kann man mit der inversen DFT (IDFT) den Zeitverlauf des Signals rekonstruieren.

    Gleichung

Vergleicht man die obige Definitionsgleichung der IDFT mit der Definitionsgleichung für die DFT (Gleichung 3.2), fällt auf, dass diese sich durch ein Minuszeichen im Exponenten unterscheiden. Dazu kommt der Gewichtungsfaktor 1/n.

Dies folgt aus einer grundlegenden Eigenschaft der Exponentialfunktion, die für beliebige Zahlen z gilt:

    Gleichung

Das rekonstruierte Zeitsignal A(n) setzt sich dann aus mehreren Kreisfunktionen, deren Frequenzen Vielfache der Grundfrequenz sind, zusammen. Die Amplituden der erzeugenden Kreisfunktionen ergeben sich aus den Fourierkoeffizienten.

Was passiert bei der IDFT eines reellen Signals?

Als Beispiel betrachten wir das reellwertige Ausgangssignal von dem wir mit Hilfe der DFT das Spektrum berechnet haben:

    Gleichung

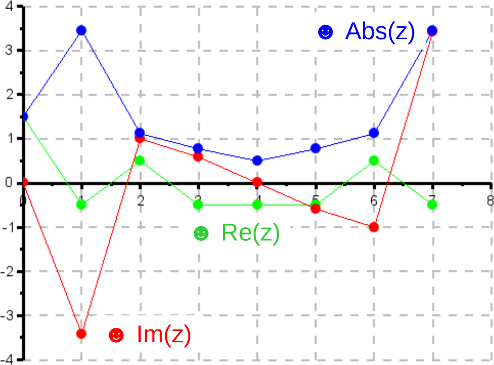

Das berechnete Spektrum lautet:

    Gleichung

Um zu erkennen, welche Auswirkungen die einzelnen Spektralanteile auf das rücktransformierte Signal haben, setzen wir Teile des Spektrums gleich Null und betrachten die IDFT.

Der Gleichanteil

Betrachten wir die IDFT des Gleichanteils:

    Gleichung

Es handelt sich um ein reellwertiges, konstantes Signal. Das Signal entspricht dem Mittelwert des Eingangssignals A(k).

Die Grundwelle

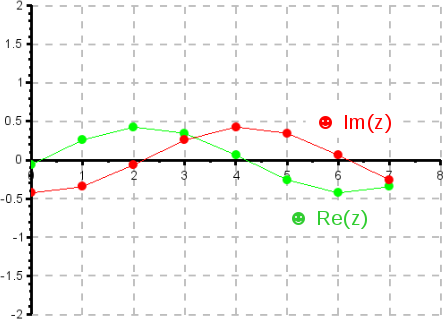

Betrachten wir die IDFT der Grundwelle:

    Gleichung

Man sieht, dass es sich dabei um ein komplexes Signal handelt, das aus zwei phasenverschobenen Kreisfunktionen der Grundfrequenz besteht.

Die zur Grundwelle symmetrische Oberwelle

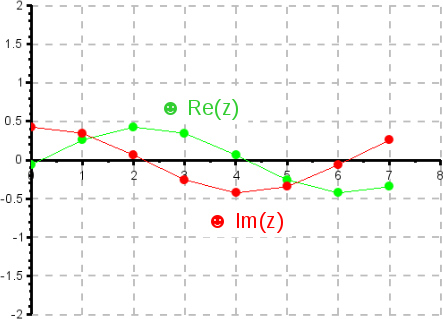

Da das Spektrum eines reellwertigen Signals eine Symmetrie um die Mittenfrequenz aufweist, betrachten wir nun die IDFT der zur Grundwelle symmetrischen Oberwelle:

    Gleichung

Auch hier handelt es sich um ein komplexes Signal, das aus zwei phasenverschobenen Kreisfunktionen der Grundfrequenz besteht. Vergleicht man mit der IDFT der Grundwelle, stellt man fest, dass die Realteile übereinstimmen, die Imaginärteile um eine halbe Wellenlänge phasenverschoben sind.

Grundwelle + symmetrische Oberwelle

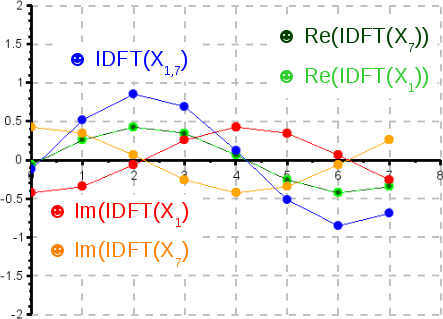

Überlagert man die IDFTs der Grundwelle und der symmetrischen Oberwelle, erhält man ein reellwertiges Signal, da sich die phasenverschobenen Imaginärteile aufheben.

    Gleichung

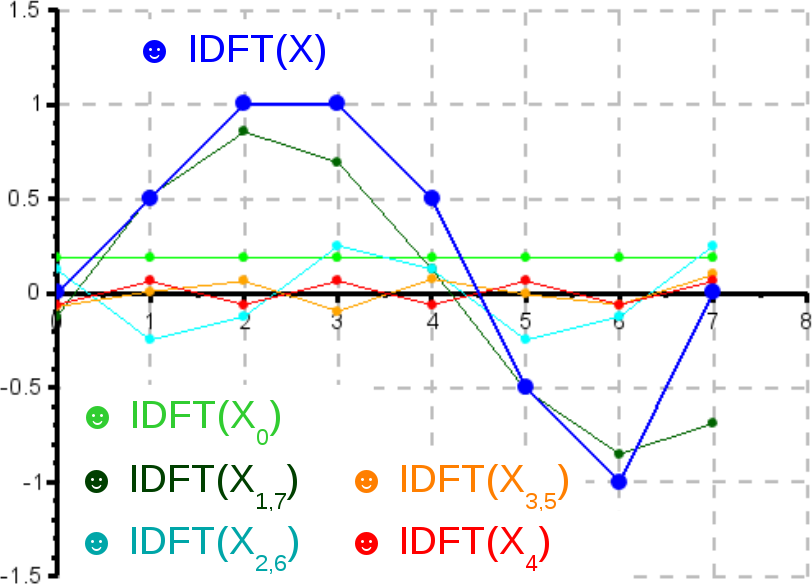

Überlagerung der restlichen Oberwellen

Nach dem gleichen Prinzip erhalten wir die Überlagerung der restlichen Oberwellen und ihrer symmetrischen Anteile.

    Gleichung

    Gleichung

    Gleichung

Die nachfolgende Abbildung zeigt die spektrale Zusammensetzung eines Signals, das sich nur langsam ändert.

Die Spektralanalyse zeigt, dass das Signal praktisch nur aus einem Gleichanteil und der Grundwelle besteht. Oberwellen sind fast nicht vorhanden.

Im Gegensatz zum langsam veränderlichen Signal zeigt ein schnell veränderliches Signal einen hohen Oberwellenanteil.

Die FFT

Rechenaufwand DFT vs. FFT

Der Rechenaufwand einer DFT mit N Stützstellen ist:

    Gleichung

Der Rechenaufwand einer FFT mit N Stützstellen ist:

    Gleichung

Als Zeitgewinn kann man das Verhältnis der Rechenzeit von DFT zu FFT sehen.

    Gleichung

Bei einem Datensatz mit n=2¹⁰=1024 Stützstellen errechnet man beispielsweise bereits einen Zeitgewinn von ungefähr Faktor 100. Bei größeren Datensätzen sind die Zeitgewinne deutlich höher.
