Halbleiter: Dioden

(Schwierigkeitsstufe i)

Aufgabe i.2:     Zeitaufwand: 30 Minuten

Lösung

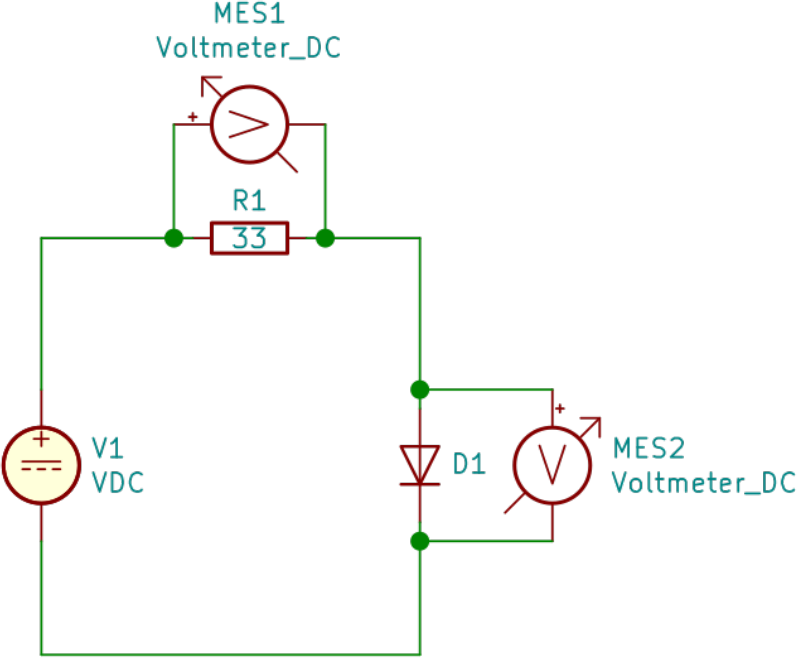

Mit Hilfe der oben abgebildeten Schaltung wird die Kennlinie einer Diode aufgenommen.
Die rechts abgebildete Tabelle zeigt die Ergebnisse der Messreihe.

Die rechts abgebildete Tabelle zeigt die Ergebnisse der ersten Messreihe.

a)

Die Diode kann in Durchlassrichtung und in Sperrrichtung betrieben werden. Welche Betriebsart wurde vermessen? (Begründung anhand der Tabelle!)

b)

Stellen Sie die Messwerte als eine Funktion ID(UD) in einem geeigneten Diagramm dar.

c)

Die Messkurve ID(UD) soll in zwei aneinandergrenzenden Bereichen (Intervallen) durch je eine lineare Funktion angenähert werden.
Bestimmen Sie zwei lineare Funktionen, die die Messkurve wie oben genannt annähern. Geben Sie die Bereichsgrenze und die Funktionsgleichungen an.

Die Diode kann als spannungsabhängiger Widerstand RD(UD) modelliert werden.

d)

Ergänzen Sie die Werte für RD in der unten abgebildeten Tabelle.
Stellen Sie aus den berechneten Werten die Kurve RD(UD) in einem geeigneten Diagramm dar.
