Aufgabe i.3
(Schwierigkeitsstufe 1)
Zeitaufwand: 10 Minuten

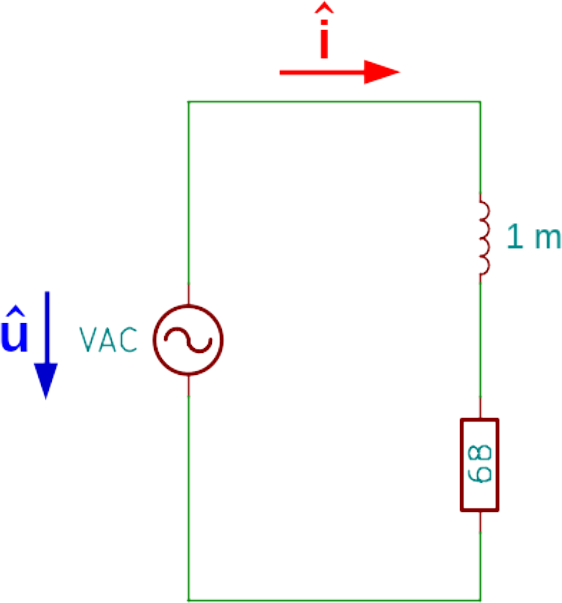

Die rechts abgebildete Reihenschaltung aus einer Spule und einem Widerstand liegt an einer
sinusförmigen Wechselspannung.
Es gilt:
a) |
Berechnen Sie den Betrag der Gesamtimpedanz Z der Schaltung. |
|
b) |
Berechnen Sie den Spitzenstrom î. |
|
c) |
Zeichnen Sie ein maßstäbliches Zeigerdiagramm für î und û. |
|
d) |
Bei welcher Frequenz fg ist der Betrag des Wirkwiderstands der Schaltung genauso groß wie der Betrag des Blindwiderstands? |
