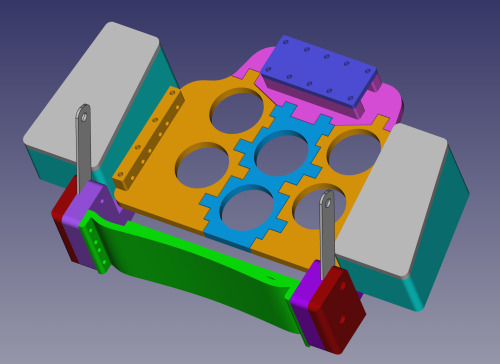

Senderpult

Der Senderpult besteht aus mehreren 3d-gedruckten Teilen, die mit Epoxidharz verklebt werden.
Er ist universell verwendbar. Mit einer optionalen Verlängerung kann der Pult an unterschiedliche Senderformen und Größen angepasst werden.
Neben den 3d-gedruckten Teilen benötigt man noch zwei Alustäbe, runde Magnete und einige Schrauben.
Die Einzelteile sollten aus PETG gedruckt werden, das gegenüber PLA eine wesentlich höhere thermische Stabilität aufweist.

Bei der Konstruktion und der Produktion der Teile für meine RC Flugmodelle verwende ich den PrusaSlicer, der auf der Seite https://www.prusa3d.de/prusaslicer/ heruntergeladen werden kann, um spezielle gewünschte Eigenschaften für den 3d-Druck zu realisieren. Diese Eigenschaften (z.B. Klebeflächen oder interne Stützstrukturen) sind durch die Verwendung des CAD-Programms alleine gar nicht oder nur umständlich realisierbar. Ich verwende Modifier in Prusaslicer, ohne die ein Aufbau des Seglers nicht möglich ist. Aus diesem Grund stelle ich auch keine stl-Dateien, sondern 3mf-Dateien zum Download zur Verfügung. Wer dennoch stl-Dateien benötigt findet hier (Video: stl-Dateien aus 3mf-Dateien extrahieren) einen Link dazu, wie stl-Dateien in PrusaSlicer exportiert werden können.

Die Druckdaten können auf cults3d.com, heruntergeladen werden: https://cults3d.com/de/modell-3d/spiel/senderpult-fuer-rc-fernsteuerung

Auf YouTube habe ich den Aufbau in einem Schritt für Schritt Video beschrieben:

Benötigte Materialien

Filament: PETG ca. 450 Gramm
Aluminium Stangen: 160 mm x 15 mm x 2 mm (lxbxh): 2 Stück
Schrauben M4: Länge 16 mm: 16 Stück
Magnete: Durchmesser 6 mm, Höhe: 2 mm: 8 Stück

Vorbereitungen für den Aufbau

Nach dem Druck der Einzelteile müssen diese entgratet werden.
Alle Klebeflächen müssen mit 80er oder 120er Schleifpapier angerauht werden. Dies ist wichtig bei Teilen aus PETG, da sonst die Klebestellen nicht gut halten!

Die Teile werden mit 5-Minuten Epoxidharz verklebt. Sekundenklebstoff ist für diese Anwendung zu spröde!

Schritt 1: Aufbau der Bodenplatte

Die Bodenplatte besteht aus vier Teilen, die mit Epoxidharz verklebt werden.

Lassen Sie die Teile auf einer ebenen Fläche aushärten.
Hilfreich ist eine Unterlage (z.B. Laminierfolie) an der das Epoxidharz nicht haftet.

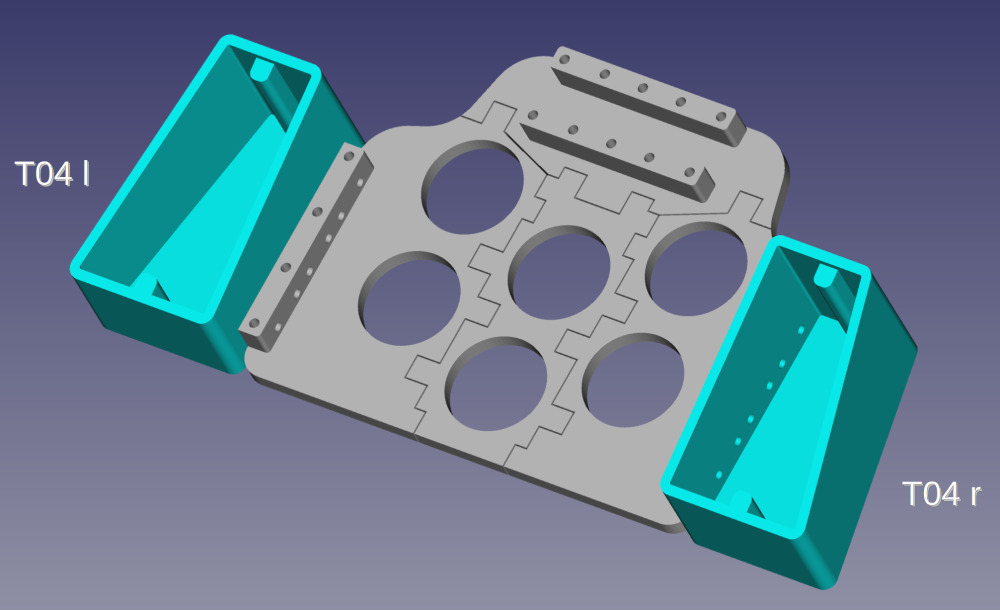

Schritt 2: Seitenteile

Die beiden Seitenteile werden mit Epoxidharz angeklebt.

Richten Sie die Teile auf einer ebenen Fläche aus. Die Löcher dienen als Orientierungshilfe.

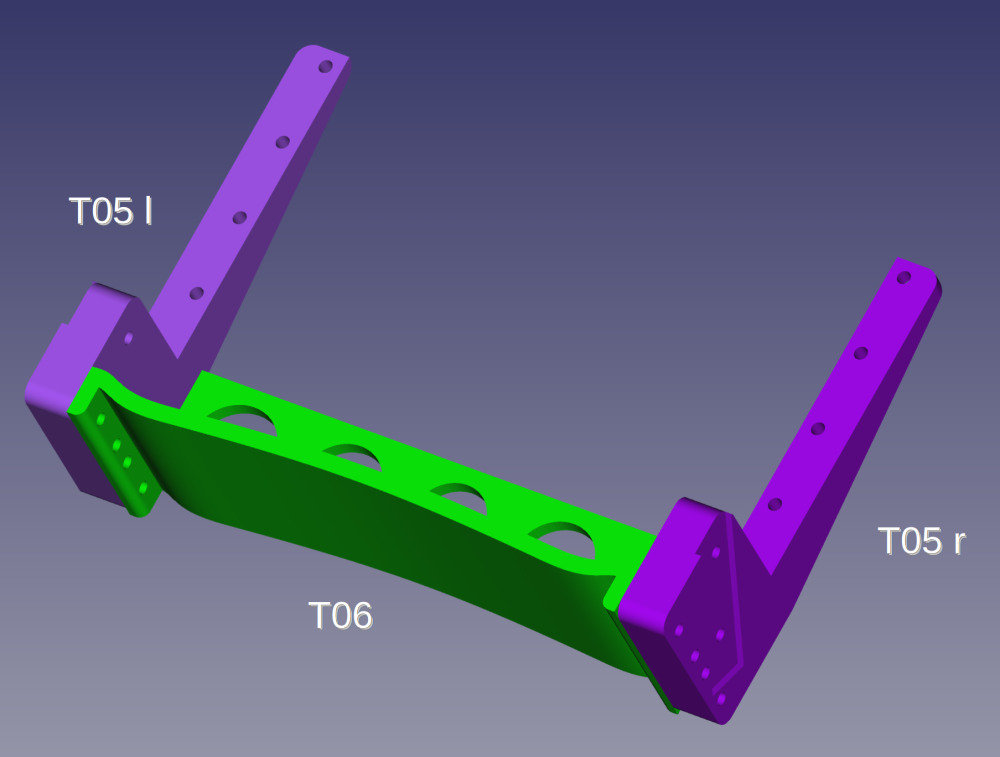

Schritt 3: Halterung

Die Halterung besteht aus drei Teilen, die mit Epoxidharz verklebt werden.

Verwenden Sie ausreichend Epoxidharz für die Klebeflächen, denn die Teile sind essentiell für die Stabilität des Senderpults.
Richten Sie die Teile auf einer ebenen Fläche aus. Benutzen Sie geeignete Zwingen, um die Teile beim Aushärten zu fixieren.

Schritt 4: Bodenplatte mit der Halterung verbinden

Die Halterung und die Bodenplatte werden mit ausreichend Epoxidharz verklebt.
Achten Sie darauf, die Bodenplatte passend zur Größe ihres Senders auszurichten.

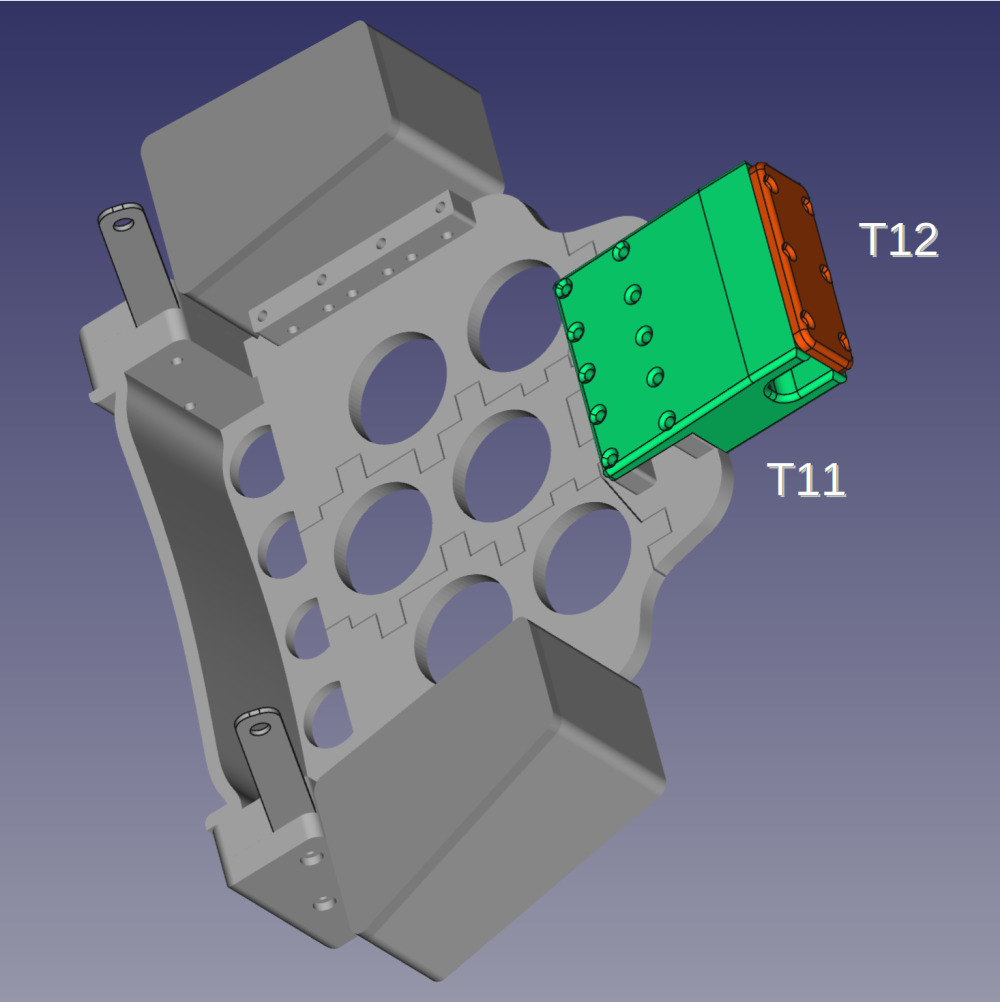

Nehmen Sie vor dem Verkleben Maß mit Ihrem Sender. Verwenden Sie ggf. die optionale Verlängerung (Teile T11 und T12).
Sie müssen den Sender gut und bequem bedienen können. Die schräg nach vorne verlaufenden Aluminium Haltestäbe dürfen dabei nicht im Weg sein.

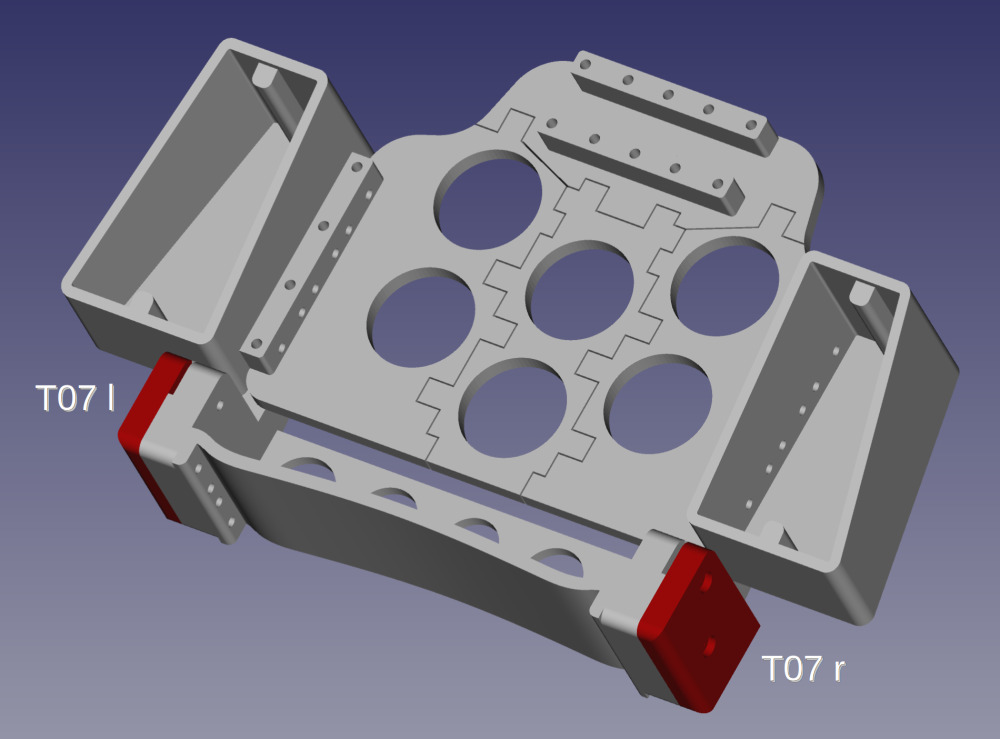

Ist die Klebestelle ausgehärtet, kleben Sie die Seitenteile T07 an die Halterung an. Hierfür können Sie auch Sekundenklebstoff verwenden, da die Halterung und die Aluminiumstangen später mit Schrauben verbunden werden.

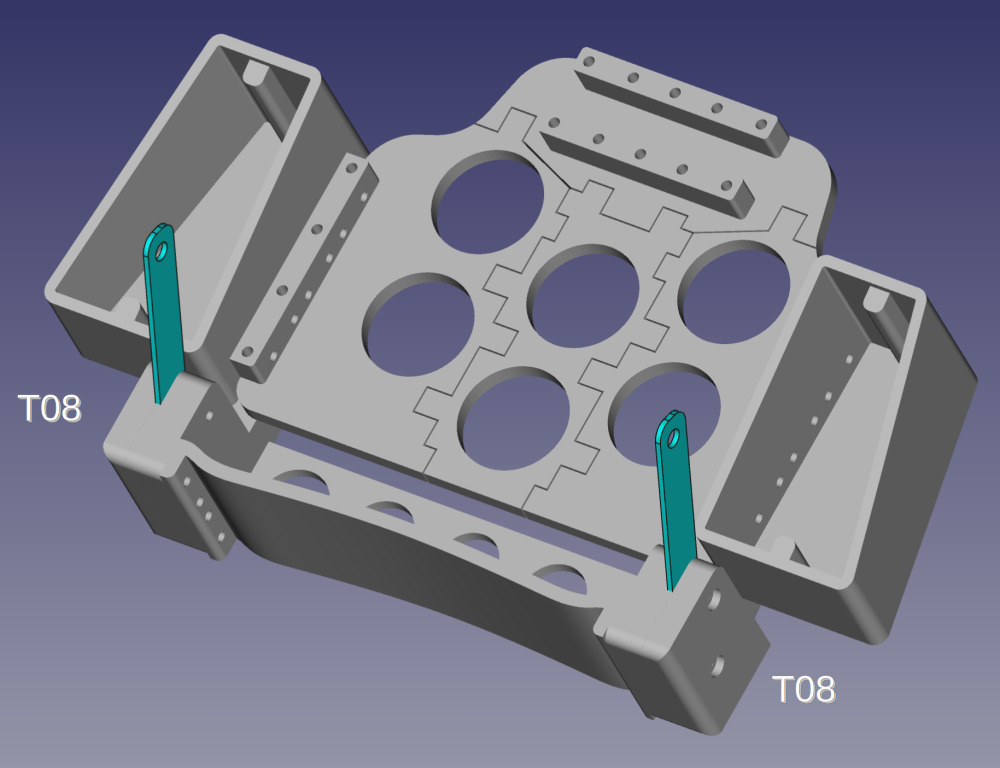

Schritt 5: Aluminium Haltestangen

Die Aluminium Haltestangen werden aus einem Aluminumstab der Abmessungen 15 x⊟2 mm gefertigt.
Die Länge der Stäbe kann den eigenen Vorlieben angepasst werden. Sie liegt zwischen 130 und 200 mm.
Die Aluminiumstangen werden an je einem Ende abgerundet und mit einer Bohrung (6 bis 8 mm Durchmesser) gebohrt. Hier wird später der Haltegurt befestigt.

Schieben Sie die Stangen in die Seiten der Halterung ein, damit Sie die Löcher für die Befestigungsschrauben mit einem 3,5 mm Bohrer vorbohren können. Bohren Sie die Alustangen jedoch nicht vollständig durch.
Ziehen Sie die Alustangen heraus und bohren Sie die Löcher an den markierten Stellen auf 5 mm Durchmesser auf.

Schieben Sie die fertig gebohrten Stangen wieder in die Seiten der Halterung ein.
Kleben sie die Stangen nicht fest!
Schrauben Sie die Stangen mit M4 x 16 mm Schrauben fest.

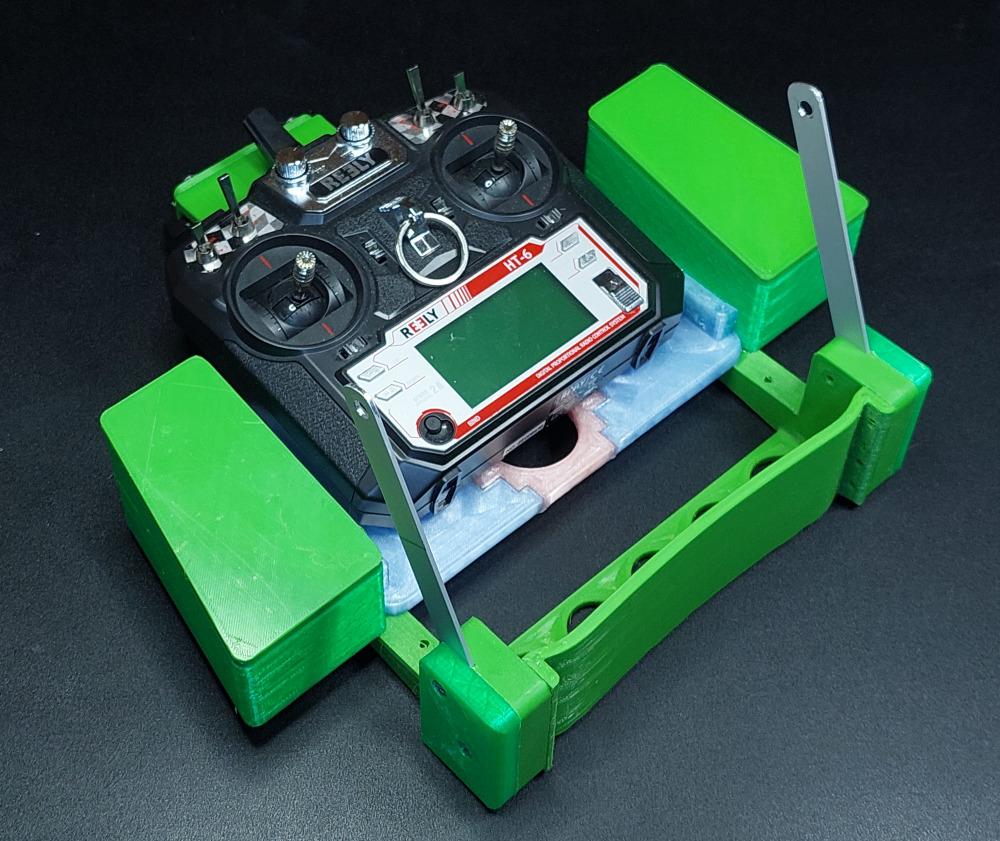

Schritt 6: Fixieren des Senders und der seitlichen Abdeckungen

Fixieren Sie nun den Haltebügel des Senders in der Haltevorrichtung mit der Halteplatte T10. Die Halteplatte wird mit M4 x 16 mm Schrauben festgeschraubt.

Die Deckel T09 für die Seitenteile werden mit Magneten fixiert. Die Magnete werden mit Sekundenklebstoff am jeweiligen Seitenteil und dem Deckel festgeklebt.
